  產品名稱： KHBF(KHMF)系列法蘭式高壓球閥
  產品型號： KHBF(KHMF)
  詢問KHBF(KHMF)系列法蘭式高壓球閥價格

  咨詢電話：021-54082321 黃先生13045666422
 相關產品
 VH2V直通高壓小型球閥
 QJH高壓球芯截止閥
 三段式高壓法蘭球閥
 KHP(PKH)系列板式球閥

KHBF(KHMF)系列法蘭式球閥
圖形符號




型號說明

① 系列代號：KHBF（KHMF）系列法蘭式球閥
② 公稱通徑：16、20、25、32、40、50mm
③ 壓力范圍：40、63、100、160、250、315bar
④ 閥體材料：1-鋼
⑤ 球體材料：1-鋼
⑥ 工作溫度：1、-25～＋100℃、2、-30～＋170℃
⑦ 其他密封：2-丁晴橡膠
⑧ 手柄形式：02-鋁質直柄06-鋼質曲柄09-不帶手柄
⑨ 設計序號：由生產商定

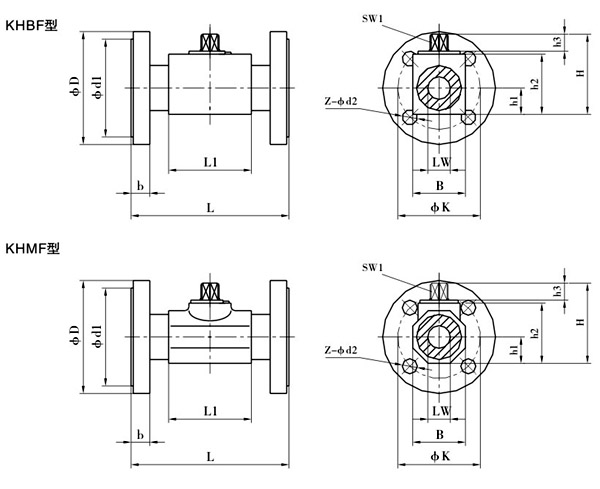

外形尺寸

尺寸表
簡略型號 壓力范圍 DN LW L L1 D d1 d2 K B b H h1 h2 h3 SW1 Z
KHBF-016 10-40 16 15 130 48 95 45 14 65 38 16 62 19 45 11 9 4
KHBF-016 63-160 105 14 75 20
KHBF-016 250-315 130 18 90 26
KHBF-020 10-40 20 20 150 60 105 58 14 75 48 18 75 25 57 11 12 4
KHBF-025 10-40 25 25 160 65 115 68 14 85 57 18 82 28.5 64 11 12 4
KHBF-025 63-160 140 18 100 24
KHBF-025 250 150 22 105 28
KHBF-025 315 160 22 115 34


簡略型號 壓力范圍 DN LW L L1 D d1 d2 k B b H h1 h2 h3 SW1 Z
KHMF-032 10-40 32 30 180 84 140 78 18 100 75 18 103 37.5 84 12 14 4
KHMF-032 63-160 155 22 110 26
KHMF-040 10-40 40 38 200 91 150 88 18 110 85 18 114 42.5 95 12 14 4
KHMF-040 63-160 170 22 125 28
KHMF-040 250 185 26 135 34
KHMF-040 315 195 26 145 38
KHMF-050 10-40 50 48 230 100 165 102 18 125 105 20 131.5 52.5 112.5 12 14 4
KHMF-050 63 180 22 135 26
KHMF-050 100-160 195 26 145 30
KHMF-050 250 200 26 150 38 8
KHMF-050 315 210 26 160 42

簡略型號 壓力范圍 DN LW L L1 D d1 d2 k B b H h1 h2 h3 SW1 Z
KHMF-032 10-40 32 30 130 84 140 78 18 100 75 18 103 37.5 84 12 17 4
KHMF-040 40 38 140 91 150 88 110 85 18 114 42.5 95
KHMF-050 50 48 150 100 165 102 125 105 20 131.5 52.5 112.5
