一、用途
本廠引進歐洲高科技橡膠及閥門制造技術所生產的彈性座封閘閥，克服了一般閘閥密封不良、彈性疲乏、橡膠老化及生銹等缺陷，彈性座封閘閥利用彈性閥門產生微量彈性變形的補償作用達到良好的密封效果，彈性座封閘閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
二、特點
1.整體包膠： 閥門采用整體包膠，其良好的覆著性能與精確的幾何尺寸，保證密封可靠，壽命長。
2.重量輕：閥體采用球鐵制成，重量輕，安裝維修方便。
3.平底式閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封更可靠。
4.耐腐蝕：內腔采用無毒環氧樹脂涂裝，防止腐蝕及生銹，不但可供生飲，而且可用于污水系統。
5.三“O”型環密封圈：由于閥桿采用三“O”型密封圈密封沒計，可減少關閉時的摩擦阻力，大幅減少漏水現象及可以不停水施工更換密封圈。

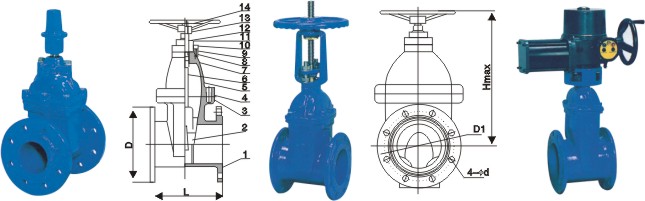

三、主要零件材料
|
項次 |
名 稱 |
材 質 |
| 1 |
閥 體 |
球墨鑄鐵 |
| 2 |
閘 門 |
球墨鑄鐵外覆EPDM |
| 3 |
螺 栓 |
鍍鋅 |
| 4 |
密封圈 |
NBR |
| 5 |
閥 蓋 |
球墨鑄鐵 |
| 6 |
閥 桿 |
不銹鋼 |
| 7 |
O型密封圈 |
NBR |
| 8 |
止推墊 |
錫青銅 |
| 9 |
軸 套 |
錫青銅 |
| 10 |
螺 栓 |
鍍鋅 |
| 11 |
軸 蓋 |
球墨鑄鐵 |
| 12 |
防塵罩 |
NBR |
| 13 |
手 輪 |
鍍鐵 |
| 14 |
固定螺母 |
鍍鋅 | |
四、外形尺寸
|
產品代號 |
公稱通徑 |
D |
D |
N-φd |
L |
H |
|
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
|
|
|
RVC(H)X-0050 |
50 |
|
125 |
4- 9 |
|
|
|
RVC(H)X-0065 |
65 |
|
145 |
4- 9 |
|
|
|
RVC(H)X-0080 |
80 |
|
160 |
8-19 |
|
|
|
RVC(H)X-0100 |
100 |
|
180 |
8-19 |
|
|
|
RVC(H)X-0125 |
125 |
|
210 |
8- 9 |
|
|
|
RVC(H)X-0150 |
150 |
|
240 |
8-23 |
|
|
|
RVC(H)X-0200 |
200 |
|
295 |
8-23 |
12·23 |
|
|
|
RVC(H)X-0250 |
250 |
|
350 |
355 |
12-23 |
12-28 |
|
|
|
RVC(H)X-0300 |
300 |
|
400 |
410 |
12-23 |
12-28 |
|
|
|
RVC(H)X-0350 |
350 |
|
460 |
470 |
16-23 |
16-28 |
|
|
|
RVC(H)X-0400 |
400 |
|
515 |
525 |
16-28 |
16-3l |
|
|
|
RVC(H)P-0450 |
450 |
|
565 |
585 |
20-28 |
20-31 |
|
|
|
RVC(H)P-0500 |
500 |
|
620 |
650 |
20-28 |
20-34 |
|
|
|
RVC(H)P-0600 |
600 |
|
725 |
770 |
20-31 |
20-37 |
|
| 備注：
RVXX表示非明桿式閘閥，RVXP表示附省力裝置
RRXX表示明桿式閘閥
RRHX表示明桿式附手輪
RREX表示明桿式附電動操作裝置
RVCX表示非明桿式附轉動帽
RVHX表示非明桿式附手帽
RVHS表示非明桿式附信號顯示器
RVEX表示非明桿式附電動操作裝置
RVCH表示非明桿式附傳動帽臥式操作裝置
RVHH表示非明桿式附手輪臥式操作裝置
PN22級另訂制
本企業若有變更尺寸，恕不另行通知 | | |
