  產品名稱： 日本閥天VENN進口疏水閥
  產品型號： AK-1H
  詢問日本閥天VENN進口疏水閥價格

  咨詢電話：021-54082321 黃先生13045666422
 相關產品
 RP-7蒸汽減壓閥
 日本閥天VENN水用減壓閥
 TD-8、TD2、TD4溫度調節閥
 SL-37、SL-38、SL-39、SL-40蒸汽安全閥、氣體安全閥、液體安全閥


　

　

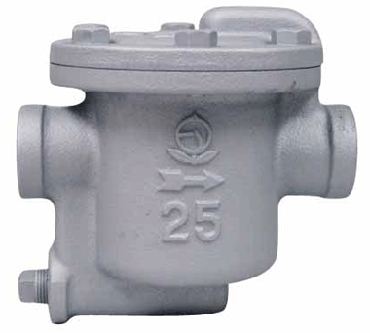

AK-1H 吊桶式疏水閥

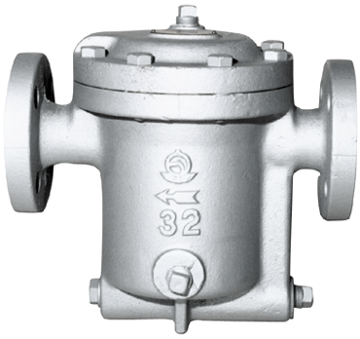

AK-2H 吊桶式疏水閥
種 類 7kg 10kg
口 徑 15-25mm
適用壓力 0.35-7kg 0.35-10kg
適用溫度 220℃以下
閥體耐壓試驗 水壓15kg
接口 JIS絲牙
材質 本閥：鑄鐵　閥體、閥座：不銹鋼
 　
種 類 7kg 10kg
口 徑 32-50mm　　65-80mm 32-50mm
適用壓力 0.2-7kg 0.2-10kg
適用溫度 220℃以下
接口 10k 法蘭
材質 本閥：鑄鐵　閥體、閥座：不銹鋼
本閥耐壓試驗 水壓：20kg

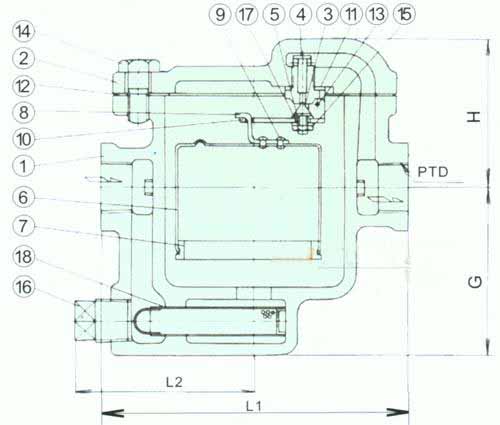

　構造AK-1H
　
　
　零部列表
NO 零部件名稱 材質
1 主體 FC20
2 上蓋 FC20
3 閥體 SUS304
4 閥座 SUS304
5 墊圈 C2680R
6 收集罐 C12219
7 收集罐墜 FC20
8 收集罐勾 C2801P
9 鉚釘 C1100W
10 控制桿 C2801P
11 掛鉤 C2801P
12 密封墊片 　
13 桿棒 SUS304
14 螺栓 SS41
15 螺母 C3604B
16 監視口 SS41
17 彈簧墊圈 SWRH
18 濾清器 SUS304

■尺寸表 AK-1H　　　　　　　　　　　　　　 (mm)
口徑 D L1 L2 G H 重量(KG)
15 1/2 130 76 72.5 68.5 2.7
20 3/4 148 87 88 74 4.4
25 1 184 94 98 81 5.8
 　

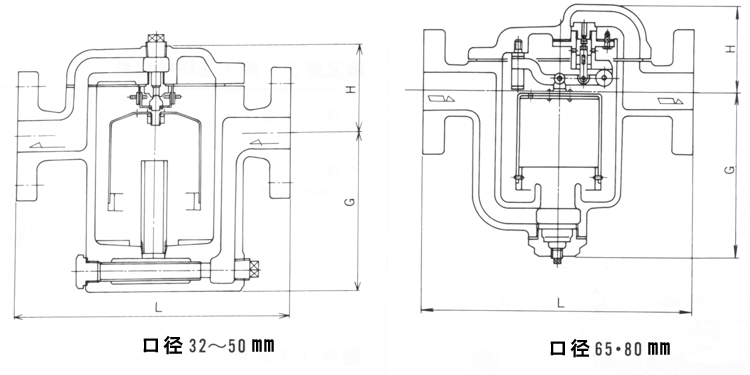

■尺寸表 AK-2H　　　　　　　　 (mm)
口徑 L G H 重量(KG)
32 280 161 88 21
40 290 161 88 22
50 290 161 88 23
65 480 340 160 87
80 480 340 160 90

　流量表AK-1H
(L/h)
　 　
種類
壓力差kg
口徑
 0.35 1 2 3 4 5 6 7 8 9 10
7kg 15 80 130 175 205 230 252 270 287 - - -
20 175 260 340 398 444 485 522 555 - - -
25 255 412 548 634 703 767 825 880 - - -
10kg 15 50 84 110 130 146 160 173 180 190 205 214
20 80 130 175 205 230 252 270 287 305 320 335
25 175 260 340 398 444 485 522 555 582 608 630

　流量表AK-2H
(m3/h)
　 　
種類
壓力差kg
口徑
 0.02 0.05 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 10
0.2 0.5 1 2 3 4 5 6 7 8 9 10
7kg 32(11/4")-50(2") 0.50 1.10 1.37 1.70 1.94 2.17 2.38 2.57 2.75 - - -
65(21/2")-80(3") 1.12 1.60 2.15 2.85 3.40 3.80 4.13 4.43 4.70 - - -
10kg 32(11/4")-50(2") 0.50 0.75 0.95 1.20 1.40 1.57 1.74 1.87 2.00 2.12 2.24 2.35

　AK-5 吊桶式疏水閥

 　
種類 0.3Mpa 0.7Mpa 1.0Mppa 1.6Mpa
形式 倒桶式
適用流體 蒸氣
流體溫度 220℃以下
適用壓力范圍 0.1-3k 0.1-7k 0.1-10k 0.1-16k
連接方式 絲牙
材質 本體(FC)鑄鐵 閥體 閥座 不銹鋼 不銹鋼
口徑 15-25mm

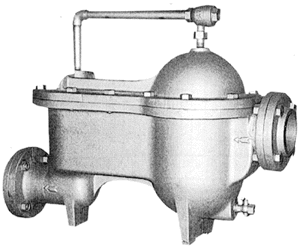

AF-1H 浮球疏水閥

AF-11H 浮球疏水閥

樣式 　
型式 AF-11H AF-1H
口徑 15-50 65-80
適用壓力 0.5Mpa(5k)以下 0.35Mpa(3.5k)以下
流體溫度 160℃以下 　　　150℃以下
接口 JIS RC螺絲 JIS 5K 法蘭
材質 本體(FC)、閥體/閥座(SUS CAC406 銅) 本體(FC)、閥體/閥座(CAC406)
本體耐壓試驗 水壓：1.0Mpa(10k) 水壓：0.7Mpa(7k)

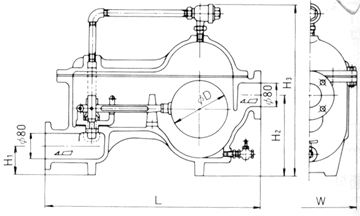

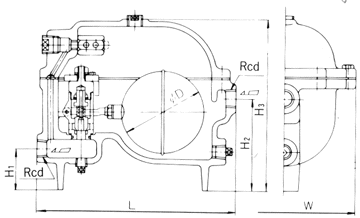

構造圖 　

AF-11H型 　 AF-1H型

AF-11H/AF-1H型尺寸表 　 　(mm)
型式 d L H1 H2 H3 D W 質量
15 1/2 285 62 137 252 115 216 14
20 3/4 285 62 137 252 115 216 14
25 1 290 63 133 261 115 216 15
32 11/4 290 63 133 261 115 216 15
40 11/2 370 69 189 336 125 248 29
50 2 370 69 189 336 125 248 29
65 - 660 95 265 545 180 304 90
80 - 660 95 265 545 180 304 90

AF-12 浮球疏水閥




式樣
適用壓力 0.4Mpa(4K)以下
流體溫度 150℃以下
接口 JIS RC 螺紋
材質 本體(FC)、閥體/閥座(SUS)
本體耐壓試驗 水壓 0.8Mpa(8k)



　

試驗條件------供試品：AT-6型疏水閥　A社疏水閥　　------主管：配管用炭素鋼鋼管（SGP）　配管徑50、配管長4m
通氣壓力0.5M注入凝結水和汽量1.6升有雙金屬片
　

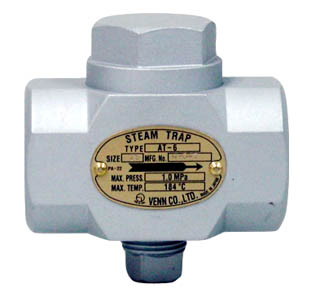

AT-6 恒溫式疏水閥

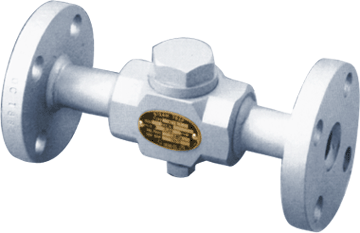

AT-6F 恒溫式疏水閥



■樣式 　
種 類 絲牙形 法蘭形
型 式 AT-6 AT-6F
形 式 恒溫式
口 徑 15.20.25
適用流體 蒸汽
適用壓力 1.0Mpa以下
流體溫度 184℃以下
背壓許容器 入口側壓力為50%(最小差壓0.03Mpa)
耐壓性 蒸汽壓：1.5Mpa、水壓：0.5Mpa
材 質 本體：鋼制(SS)絲牙鋼制(SUS)、閥體、閥座：SUS不銹鋼　溫差電偶：SUS316L
接 口 JIS Rc 絲牙 本體SS：JIS 10K 法蘭
本體：SUS 10K 法蘭
質 量 15A：1.4，20A：1.3,25A：1.2 15A：2.7，20A：3.0,25A：3.9

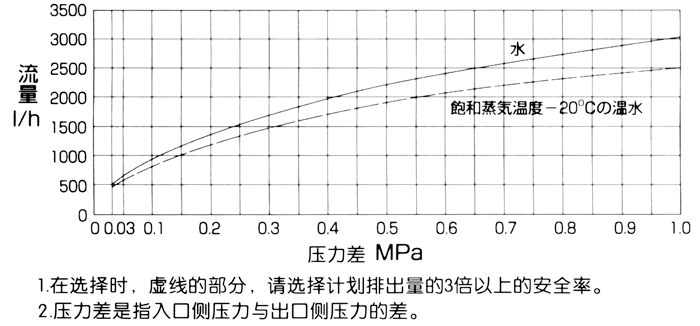

■流量線圖 　

■流量圖 (流量單位：1/h)
壓力差(Mpa) 0.03 0.05 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
水 450 630 940 1330 1680 1960 2200 2380 2590 2730 2900 3010
飽和蒸汽溫度-20℃溫水 420 560 800 1190 1470 1680 1890 2060 2200 2310 2410 2480

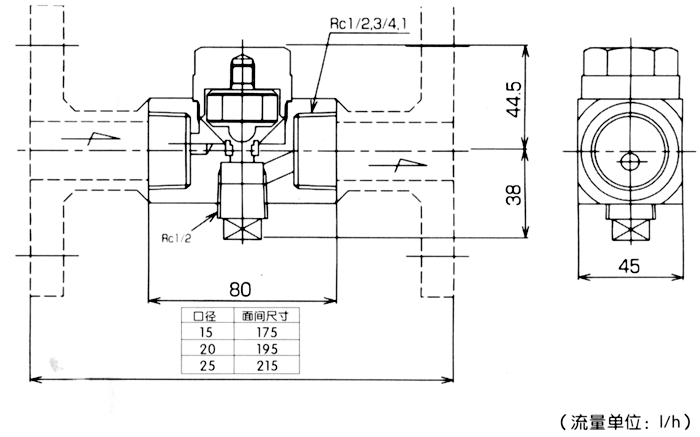

■構造 　

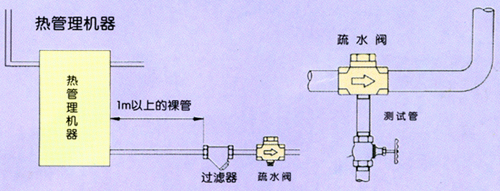

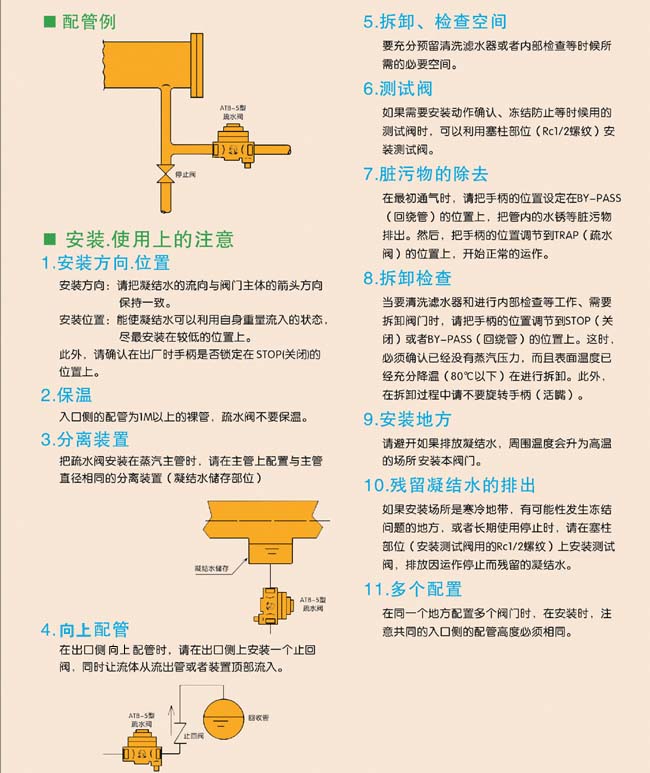

■安裝注意事項 　
　1. 安裝方向，請把主體側面銘牌上銘記的箭頭所指方向和凝結水流向保持一致。
　2.如果疏水閥能夠感受到熱管理機器等設施的放出熱量時，請用裸管隔開1米以上。
　3. 請不要為疏水閥保溫。
　4. 請避免在疏水閥入口側安裝如電磁閥那樣緊急開關功能。
　5. 在動作確認、運行停止時，排出殘留空氣，凝結水時，可以在疏水閥下部Rc1/2插頭部分安裝測試閥、加以利用。
　6. 在寒冷的地區，擔心發生凍結時，請在配管時注意不要讓凝結水滯留。
　7. 萬一、疏水閥的溫差電偶破損時，閥門關閉。
　

　

注意：

  • 請選擇符合用途要求的產品。如果采用不符合用途要求的產品，會造成事故的發生。
  • 在使用之前，請仔細閱讀使用說明書，然后正確地使用。如果使用錯誤，會引起故障和造成事故。
  • 在沒有預告的情況下，本商品簡介的內容有時會發生更改。

　

　

　
　

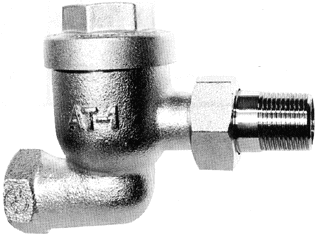

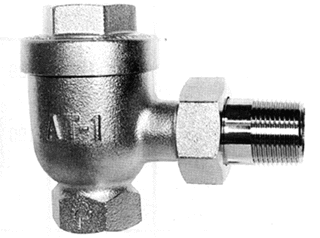

AT-1A 低壓用疏水閥

AT-1S 低壓用疏水閥

樣式 　
適用壓力 100kPa(1k)以下
接口 入口側：JIS 螺紋　　出口側：JIS 螺紋
流體溫度 120℃以下
材質 本體(CAC406)、閥體/閥座(c3604)
本體耐壓試驗 水壓：200kpa(2k)

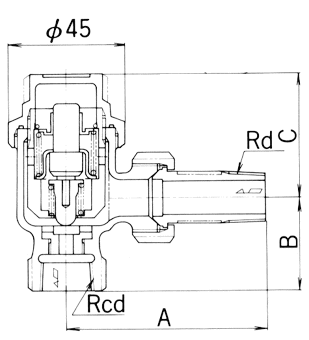

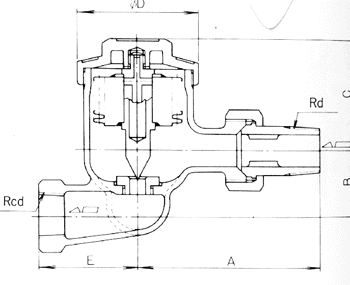

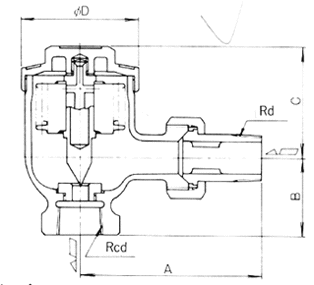

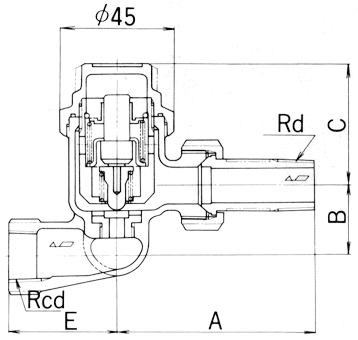

構造圖 　

AT-1A型 　 AT-1S型
AT-1A型尺寸表 　 　(mm)
口徑 d A B C D 質量
15 1/2 80 35 46 52 0.55
20 3/4 87 41 52.5 57 0.72
25 1 105 52 61.5 57 1.32
32 11/4 120 65 73 77.5 2.02
 　
AT-1S型尺寸表 　 　(mm)
口徑 d A B C D E 質量
15 1/2 80 28 48 52 43 0.66
20 3/4 87 34 52.5 57 48 0.94
25 1 105 40 64.5 57 60 1.56
32 11/4 120 57 73 77.5 67 2.57

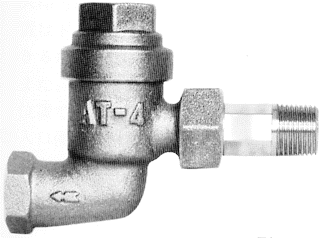

AT-4A 疏水閥

AT-4S 疏水閥

樣式 　
適用壓力 0.35Pa(3.5k)以下
接口 入口：外 螺紋
出口：內 螺紋
流體溫度 150℃以下
材質 本體(CAC406)、閥體/閥座(SUS)
本體耐壓試驗 水壓：0.7kpa(7k)

構造圖 　

AT-4A型 　 AT-4S型
AT-4A型尺寸表 　 　(mm)
口徑 d A B C 質量
15 1/2 80 35 49 0.53
20 3/4 87 41 47 0.57
 　
AT-4S型尺寸表 　 　(mm)
口徑 d A B C E 質量
15 1/2 80 28 49 43 0.60
20 3/4 87 34 47 48 0.67
