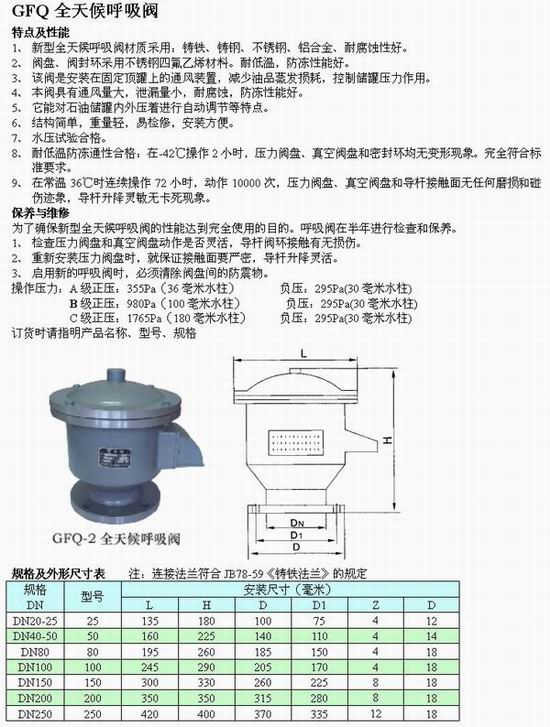

全天候呼吸閥為閥座相互重疊的重力式結構。其特點是閥盤與閥座之間采用帶空氣墊的軟接觸，氣密性好，不易結霜凍結，適宜于寒冷的地區使用。
全天候呼吸閥的閥座由剛性骨架和氟膜片組成，剛性骨架由1Cr18Ni9Ti合金鋼板沖壓而成，呈微拱形，沿周邊有一環狀凹槽，以便被膜片封隔為空氣墊。氟膜片用金屬卡箍繃緊在骨架的凹面，形成與閥座的接觸面。閥座用聚四氟乙烯制造，其直徑與骨架凹槽的直徑相當，閥口具有較大的倒角。閥盤質量根據油罐的設計允許壓力和閥盤直徑確定，必要時可利用配重調節。
當閥盤自由放在閥座上時，在閥盤重力作用下，氟膜片微微凹向空氣墊凹槽。當罐內外壓力差增大時，閥盤微微升起，膜片靠自身的彈性，同閥座仍保持良好的密封，直至整個閥盤跳離閥座，膜片才經反彈逐漸恢復其原狀。
全天候呼吸閥由于氟膜片具有良好的耐油、憎水性能，且膜片與閥座的接觸角較大，因此水蒸氣很難再閥口處凝結、存留。同時，這種接觸方式能有效地防止微壓差泄漏。
|
