  產品名稱： 對夾單瓣升降式止回閥
  產品型號： H71
  詢問對夾單瓣升降式止回閥價格

  咨詢電話：021-54082321 黃先生13045666422
 相關產品
 凸耳對夾雙瓣旋啟式止回閥
 蝶型止回閥
 對夾單瓣升降式止回閥
 對夾單瓣旋啟式止回閥(超薄型)

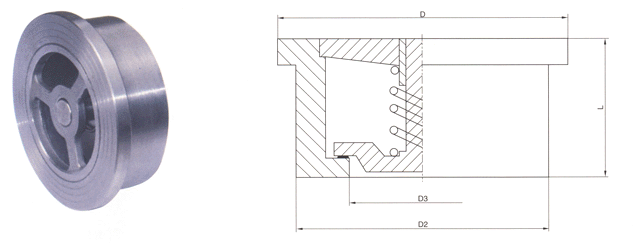

H71對夾單瓣升降式止回閥：

對夾單瓣式由閥體、閥瓣、彈簧等組成，對夾單瓣式止回閥水平或垂直安裝于管路系統，防止介質倒流，具有結構短、體積小、質量輕；閥

瓣關閉快速，水錘壓力��；流道通暢，流體阻力��；動作靈敏，密封性能好。對夾單瓣式材質有不銹鋼、鑄鋼。
產品材料：WCB、CF3、CF8、CF3M、CF8M
產品規格：DN15~400、PN10~100
產品簡介：

H76型凸耳對夾雙瓣旋啟式止回閥（美標）
H76 type lug and wafer type double discs swing check valve(ANSI standard)

H71對夾升降式止回閥（國標）H71 wafer type lift check valve(GB standard)

公稱壓力
PN（MPa)
Norminal
pressure		 公稱通徑
DN(mm)
Norminal
diameter		 尺寸Dimension 重量
Weight		 配管法蘭（供參考）
Flange(as referenced)
L D D3 D2 螺栓孔中
心圓直徑D1
Diameter of the bolt 		螺栓數量
Quantity of
the bolt
螺栓直徑d
Diameter
of the bolt 		螺栓長度L1
Length of
the bolt
4.0 15 16 52 15 44 0.12 65 4 M12 80
20 19 62 19 52 0.24 75 4 M12 90
25 22 72 24 60 0.34 85 4 M12 90
32 28 83 31 72 0.53 100 4 M16 110
40 31.5 93 39 74 0.80 110 4 M16 115
50 40 109 48 98 1.2 125 4 M16 125
65 46 129 63 117 2.2 145 8 M16 135
80 50 144 78 128 3.1 160 8 M16 145
100 60 168 98 / 9 190 8 M20 160
125 90 196 123 / 14 220 8 M24 205
150 106 224 148 / 18 250 8 M24 225
200 140 291 198 / 28 320 12 M27 275
250 160 353 248 / 42 385 12 M30 295
6.4 15 25 62 15 / 0.5 75 4 M12 100
20 31.5 73 19 / 0.7 90 4 M16 115
25 35.5 83 24 / 1.0 100 4 M16 130
32 40 89 31 / 1.3 110 4 M20 140
40 45 104 39 / 2.0 125 4 M20 150
50 56 114 48 / 3.2 135 4 M20 160
65 63 138 63 / 4.5 160 8 M20 170
80 71 148 78 / 5 170 8 M20 180
100 80 174 98 / 7 200 8 M24 200
125 110 211 123 / 13 240 8 M27 245
150 125 248 148 / 22 280 8 M30 270
200 160 310 198 / 40 345 8 M33 325
250 180 362 248 / 60 400 8 M33 350
10.0 15 25 62 15 / 0.6 75 4 M12 100
20 31.5 73 19 / 1.0 90 4 M16 115
25 35.5 83 24 / 1.3 100 4 M16 130
32 40 89 31 / 1.6 110 4 M20 140
40 45 104 39 / 2.5 125 4 M20 150
50 56 120 48 / 3.8 145 4 M24 172
65 63 144 63 / 6 170 8 M24 185
80 71 154 78 / 7 180 8 M24 195
100 80 181 98 / 10 210 8 M27 220
125 110 218 123 / 18 250 8 M30 265
150 125 258 148 / 30 290 12 M30 285
200 160 324 198 / 56 360 12 M33 345
250 180 392 248 / 70 430 12 M36 365
  H71對夾式降式止回閥（美標）H71 wafer type lift check valve(ANSI standard)
壓力級
Pressure
rating		 口徑DN 尺寸Dimension 重量
(kg）
Weight		 配管法蘭（供參考）Flange(as referenced)
NPS DN L D D3 D2 螺栓孔中
心圓直徑D1
Diameter of the bolt		 螺栓數量
Quantity of
the bolt 		螺栓直徑d
Diameter　of the bolt		 螺栓長度L1
Length of
the bolt
in mm
Class150 1/2 15 16 46 15 44 0.12 60.5 4 1/2 M14 90
3/4 20 19 56 19 52 0.24 70 4 1/2 M14 100
/ 25 22 65 24 60 0.34 79.5 4 1/2 M14 110
1 1/4 32 28 74 31 72 0.53 89 4 1/2 M14 120
1 1/2 40 31.5 84 39 74 0.80 98.5 4 1/2 M14 130
2 50 40 103 48 98 1.2 120.5 4 5/8 M16 145
2 1/2 65 46 122 63 117 2.2 139.5 4 5/8 M16 160
3 80 50 135 78 128 3.1 152.5 4 5/8 M16 170
4 100 60 173 98 - 5.8 190.5 8 5/8 M16 180
5 125 90 195 123 - 12 216.0 8 3/4 M20 210
6 150 106 220 148 - 17 241.5 8 3/4 M20 230
8 200 140 277 198 - 29 298.5 8 3/4 M20 270
10 250 160 337 248 - 35 362.0 12 7/8 M24 290
Class300 1/2 15 25 52 15 - 0.3 66.5 4 1/2 M14 100
3/4 20 31.5 65 19 - 0.46 82.5 4 5/8 M16 110
/ 25 35.5 72 24 - 0.6 89 4 5/8 M16 120
1 1/4 32 40 81 31 - 0.8 98.5 4 5/8 M16 130
1 1/2 40 45 94 39 - 1.5 114.5 4 3/4 M20 140
2 50 56 110 48 - 2.4 127.0 8 5/8 M16 150
2 1/2 65 63 128 63 - 3.0 149.0 8 3/4 M20 170
3 80 71 148 78 - 4.0 168.5 8 3/4 M20 190
4 100 80 179 98 - 5.5 200.0 8 3/4 M20 200
5 125 110 214 123 - 13 235.0 8 3/4 M20 240
6 150 125 249 148 - 22 270.0 12 3/4 M20 260
8 200 160 305 198 - 36 330.0 12 7/8 M24 310
10 250 180 359 248 - 40 387.5 16 1 M27 330
Class600 1/2 15 25 52 15 - 0.3 66.5 4 1/2 M14 100
3/4 20 31.5 65 19 - 0.46 82.5 4 5/8 M16 110
/ 25 35.5 72 24 - 0.6 89.0 4 5/8 M16 120
1 1/4 32 40 81 31 - 0.8 98.5 4 5/8 M16 130
1 1/2 40 45 94 39 - 1.5 114.5 4 3/4 M20 140
2 50 56 110 48 - 2.4 127.0 8 5/8 M16 150
2 1/2 65 63 128 63 - 3.0 149.0 8 3/4 M20 170
3 80 71 147 78 - 4.0 168.5 8 3/4 M20 190
4 100 80 191 98 - 5.5 216.0 8 3/4 M24 200
5 125 110 239 123 - 13 267.0 8 3/4 M27 240
6 150 125 264 148 - 22 292.0 12 3/4 M27 290
8 200 160 318 198 - 36 349.0 12 7/8 M30 350
10 250 180 398 248 - 40 432.0 16 1 M33 370
Class900 1/2 15 25 62 25 15 0.6 82.5 4 3/4 M20 125
3/4 20 31.5 69 30 19 0.9 89.0 4 3/4 M20 135
1 25 35.5 77 36 24 1.2 101.5 4 7/8 M24 155
1 1/4 32 40 87 43 31 1.5 111.0 4 7/8 M24 160
1 1/2 40 45 97 52 39 2.0 124.0 4 1 M27 175
2 50 56 140 62 48 5.5 165.0 8 7/8 M24 195
2 1/2 65 63 162 75 62 7.5 190.5 8 1 M27 215
3 80 71 165 90 76 8 190.5 8 7/8 M24 210
4 100 80 204 112 95 14 235.0 8 1 1/8 M30 245
5 125 110 245 125 110 27 279.5 8 1 1/4 M33 290
6 150 125 286 150 127 41 317.5 12 1 1/8 M30 310
8 200 160 356 200 165 76 393.5 12 1 3/8 M36 375

產品材料：WCB、CF3、CF8、CF3M、CF8M
產品規格：DN15~400、PN10~100
產品簡介：

H76型凸耳對夾雙瓣旋啟式止回閥（美標）
H76 type lug and wafer type double discs swing check valve(ANSI standard)

H71對夾升降式止回閥（國標）H71 wafer type lift check valve(GB standard)

公稱壓力
PN（MPa)
Norminal
pressure		 公稱通徑
DN(mm)
Norminal
diameter		 尺寸Dimension 重量
Weight		 配管法蘭（供參考）
Flange(as referenced)
L D D3 D2 螺栓孔中
心圓直徑D1
Diameter of the bolt 		螺栓數量
Quantity of
the bolt
螺栓直徑d
Diameter
of the bolt 		螺栓長度L1
Length of
the bolt
4.0 15 16 52 15 44 0.12 65 4 M12 80
20 19 62 19 52 0.24 75 4 M12 90
25 22 72 24 60 0.34 85 4 M12 90
32 28 83 31 72 0.53 100 4 M16 110
40 31.5 93 39 74 0.80 110 4 M16 115
50 40 109 48 98 1.2 125 4 M16 125
65 46 129 63 117 2.2 145 8 M16 135
80 50 144 78 128 3.1 160 8 M16 145
100 60 168 98 / 9 190 8 M20 160
125 90 196 123 / 14 220 8 M24 205
150 106 224 148 / 18 250 8 M24 225
200 140 291 198 / 28 320 12 M27 275
250 160 353 248 / 42 385 12 M30 295
6.4 15 25 62 15 / 0.5 75 4 M12 100
20 31.5 73 19 / 0.7 90 4 M16 115
25 35.5 83 24 / 1.0 100 4 M16 130
32 40 89 31 / 1.3 110 4 M20 140
40 45 104 39 / 2.0 125 4 M20 150
50 56 114 48 / 3.2 135 4 M20 160
65 63 138 63 / 4.5 160 8 M20 170
80 71 148 78 / 5 170 8 M20 180
100 80 174 98 / 7 200 8 M24 200
125 110 211 123 / 13 240 8 M27 245
150 125 248 148 / 22 280 8 M30 270
200 160 310 198 / 40 345 8 M33 325
250 180 362 248 / 60 400 8 M33 350
10.0 15 25 62 15 / 0.6 75 4 M12 100
20 31.5 73 19 / 1.0 90 4 M16 115
25 35.5 83 24 / 1.3 100 4 M16 130
32 40 89 31 / 1.6 110 4 M20 140
40 45 104 39 / 2.5 125 4 M20 150
50 56 120 48 / 3.8 145 4 M24 172
65 63 144 63 / 6 170 8 M24 185
80 71 154 78 / 7 180 8 M24 195
100 80 181 98 / 10 210 8 M27 220
125 110 218 123 / 18 250 8 M30 265
150 125 258 148 / 30 290 12 M30 285
200 160 324 198 / 56 360 12 M33 345
250 180 392 248 / 70 430 12 M36 365
  H71對夾式降式止回閥（美標）H71 wafer type lift check valve(ANSI standard)
壓力級
Pressure
rating		 口徑DN 尺寸Dimension 重量
(kg）
Weight		 配管法蘭（供參考）Flange(as referenced)
NPS DN L D D3 D2 螺栓孔中
心圓直徑D1
Diameter of the bolt		 螺栓數量
Quantity of
the bolt 		螺栓直徑d
Diameter　of the bolt		 螺栓長度L1
Length of
the bolt
in mm
Class150 1/2 15 16 46 15 44 0.12 60.5 4 1/2 M14 90
3/4 20 19 56 19 52 0.24 70 4 1/2 M14 100
/ 25 22 65 24 60 0.34 79.5 4 1/2 M14 110
1 1/4 32 28 74 31 72 0.53 89 4 1/2 M14 120
1 1/2 40 31.5 84 39 74 0.80 98.5 4 1/2 M14 130
2 50 40 103 48 98 1.2 120.5 4 5/8 M16 145
2 1/2 65 46 122 63 117 2.2 139.5 4 5/8 M16 160
3 80 50 135 78 128 3.1 152.5 4 5/8 M16 170
4 100 60 173 98 - 5.8 190.5 8 5/8 M16 180
5 125 90 195 123 - 12 216.0 8 3/4 M20 210
6 150 106 220 148 - 17 241.5 8 3/4 M20 230
8 200 140 277 198 - 29 298.5 8 3/4 M20 270
10 250 160 337 248 - 35 362.0 12 7/8 M24 290
Class300 1/2 15 25 52 15 - 0.3 66.5 4 1/2 M14 100
3/4 20 31.5 65 19 - 0.46 82.5 4 5/8 M16 110
/ 25 35.5 72 24 - 0.6 89 4 5/8 M16 120
1 1/4 32 40 81 31 - 0.8 98.5 4 5/8 M16 130
1 1/2 40 45 94 39 - 1.5 114.5 4 3/4 M20 140
2 50 56 110 48 - 2.4 127.0 8 5/8 M16 150
2 1/2 65 63 128 63 - 3.0 149.0 8 3/4 M20 170
3 80 71 148 78 - 4.0 168.5 8 3/4 M20 190
4 100 80 179 98 - 5.5 200.0 8 3/4 M20 200
5 125 110 214 123 - 13 235.0 8 3/4 M20 240
6 150 125 249 148 - 22 270.0 12 3/4 M20 260
8 200 160 305 198 - 36 330.0 12 7/8 M24 310
10 250 180 359 248 - 40 387.5 16 1 M27 330
Class600 1/2 15 25 52 15 - 0.3 66.5 4 1/2 M14 100
3/4 20 31.5 65 19 - 0.46 82.5 4 5/8 M16 110
/ 25 35.5 72 24 - 0.6 89.0 4 5/8 M16 120
1 1/4 32 40 81 31 - 0.8 98.5 4 5/8 M16 130
1 1/2 40 45 94 39 - 1.5 114.5 4 3/4 M20 140
2 50 56 110 48 - 2.4 127.0 8 5/8 M16 150
2 1/2 65 63 128 63 - 3.0 149.0 8 3/4 M20 170
3 80 71 147 78 - 4.0 168.5 8 3/4 M20 190
4 100 80 191 98 - 5.5 216.0 8 3/4 M24 200
5 125 110 239 123 - 13 267.0 8 3/4 M27 240
6 150 125 264 148 - 22 292.0 12 3/4 M27 290
8 200 160 318 198 - 36 349.0 12 7/8 M30 350
10 250 180 398 248 - 40 432.0 16 1 M33 370
Class900 1/2 15 25 62 25 15 0.6 82.5 4 3/4 M20 125
3/4 20 31.5 69 30 19 0.9 89.0 4 3/4 M20 135
1 25 35.5 77 36 24 1.2 101.5 4 7/8 M24 155
1 1/4 32 40 87 43 31 1.5 111.0 4 7/8 M24 160
1 1/2 40 45 97 52 39 2.0 124.0 4 1 M27 175
2 50 56 140 62 48 5.5 165.0 8 7/8 M24 195
2 1/2 65 63 162 75 62 7.5 190.5 8 1 M27 215
3 80 71 165 90 76 8 190.5 8 7/8 M24 210
4 100 80 204 112 95 14 235.0 8 1 1/8 M30 245
5 125 110 245 125 110 27 279.5 8 1 1/4 M33 290
6 150 125 286 150 127 41 317.5 12 1 1/8 M30 310
8 200 160 356 200 165 76 393.5 12 1 3/8 M36 375
